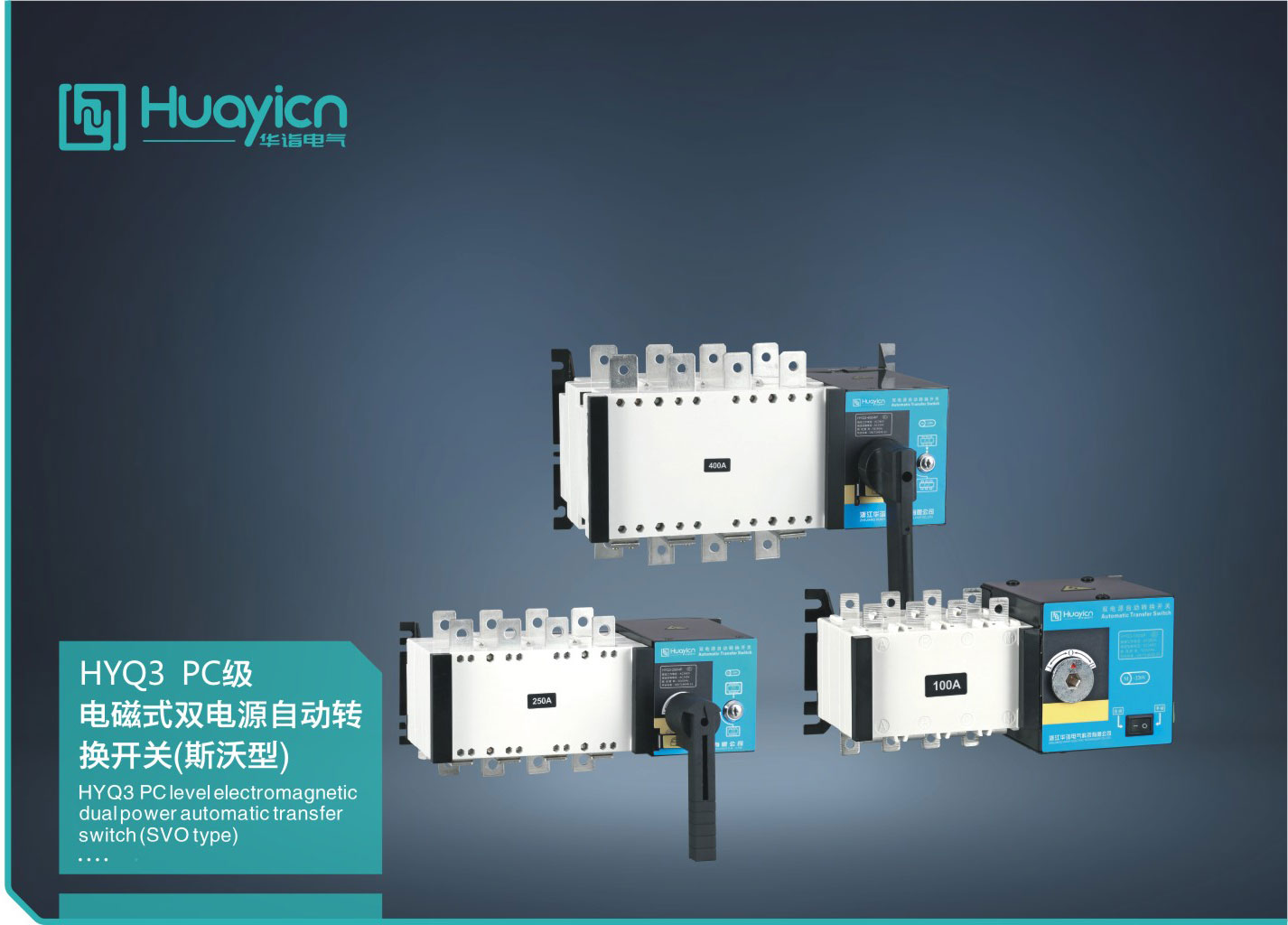

HYQ3 PC級電磁式雙電源自動轉換開關(斯沃型)

性能及特點

◇ 采用雙列復合式觸頭

、橫拉式機構、微電機預儲能及微電子控制技術

，基本實現零飛弧(無滅弧罩)

；

◇ 采用可靠的機械聯鎖和電氣聯鎖

，執行元件采用獨立的負荷隔離開關

，使用安全可靠；

◇ 采用過零位技術

，緊急情況下可強制置零(同時切斷兩路電源)，滿足消防聯動需要

；◇ 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流

，穩態工作無需提供工作電流

，節能顯著

；◇ 執行負荷隔防開關帶有機械聯鎖裝置

，保證常用

、備用電源工作可靠互不干涉

；

◇ 具有明顯通斷位置指示

、掛鎖等功能

，可靠實現電源與負載間的隔離

；

◇ 安全性能好，自動化程度高

，可靠性高，使用壽命8000次以上

；

◇ 四種操作功能：緊急手動操作、電動遠程控制操作

、自動控制狀態時緊急斷開操作

、自動控制操作

。

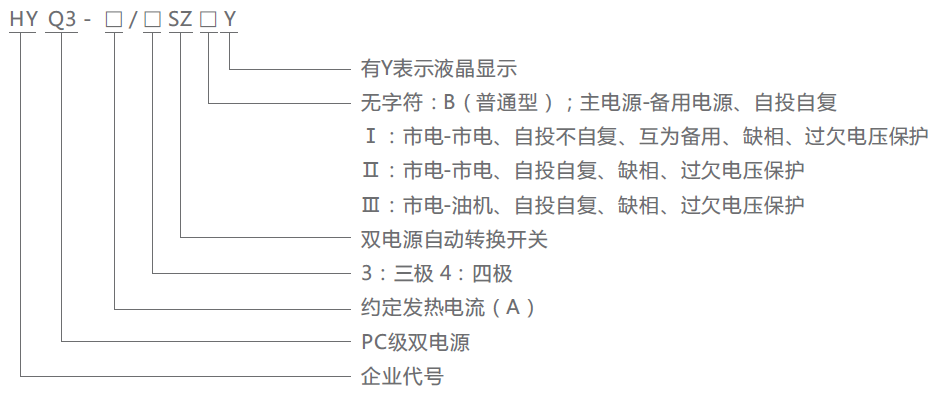

型號及含義

主要技術參數

◇ 電氣性能與機械性能

額定電流Ith

20A

25A

40A

60A

80A

100A

125A

160A

250A

400A

630A

800A

1000A

1250A

1600A

2000A

2500A

3200A

額定絕緣電壓Ui

500V

800V

額定沖擊耐受電壓Uimp

6KV

8KV

額定工作電壓Ue

AC400V

額定工作

AC-33A

100

125

160

250

400

630

800

1000

1250

1600

2000

2500

3200

電流Ie

使用類別

AC-33B

AC-33iB AC-33CB

額定接通能力

10le

額定短路接通能力

8kA

26kA

67kA

額定限制短路電流Is

50kA

70kA

100kA

120kA

額定短時耐受電流Is

5kA

12.6kA

32kA

轉換時間Ⅰ-Ⅱ或Ⅱ-Ⅰ

0.6s

1.2s

1.8s

2.4s

控制電壓

DC24V

、48V、110V

、AC220V

電機能耗

額定功率

啟動

300W

325W

355W

400W

440W

600W

正常

55W

62W

74W

90W

98W

120W

重量 4極

3.4

6.0

7.6

15.8

16.8

38.6

外形安裝圖及尺寸

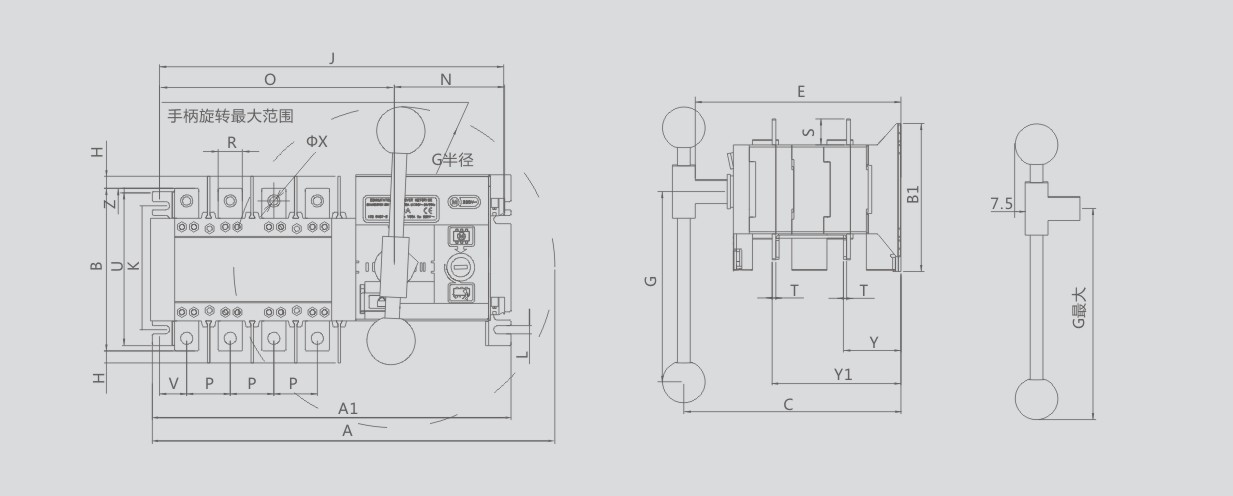

◇ 額定電路16A~1600A安裝圖

◇ 額定電流16A~1600A安裝尺寸

規格In				總尺寸								開關安裝						接線端子
規格In	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	φX	Y	Y1
100A/3	260	227	106	103	134	134	115	201	84	7	83.5	30	14	18	2.5	103	6	41.5	93
100A/4	280	247	106	103	134	134	115	221	84	7	83.5	30	14	18	2.5	103	6	41.5	93
160A/3	330	266	135	134	261	208	166	245.5	78/108	7	87	36	20	25	3.5	134	9	56	141
160A/4	360	298	135	134	261	208	166	278	78/108	7	87	36	20	25	3.5	134	9	56	141
250A/3	366	310	170	134	261	208	166	290	78/108	7	87	50	25	30	3.5	134	11	60	145
250A/4	416	360	170	134	261	208	166	340	78/108	7	87	50	25	30	3.5	134	11	60	145
400A/3	455	378.5	240	230	333	270	166	358.5	180	11	103.5	65	30	40	5	208	11	83	193
400A/4	515	438.5	240	230	333	270	166	418.5	180	11	103.5	65	30	40	5	208	11	83	193
630A/3	455	378.5	260	230	333	270	160	358.5	180	11	103.5	65	40	50	5	208	13	83	194
630A/4	515	438.5	260	230	333	270	160	418.5	180	11	103.5	65	40	50	5	208	13	83	194
800A/3	887	513	312	250	370	321	470	489	220	11	85	120	60	56	8	250	13	107	252
800A/4		633	312	250	370	321	470	609	220	11	85	120	60	56	5	250	13	107	252
1000A/3	887	513	312	250	370	321	470	489	220	11	85	120	60	56	8	250	13	107	252
1000A/4		633	312	250	370	321	470	509	220	11	85	120	60	56	8	250	13	107	252
1250A/3	887	513	338	250	370	321	470	489	220	11	85	120	80	56	8	250	13	107	252
1250A/4		633	338	250	370	321	470	609	220	11	85	120	80	56	8	250	13	107	252
1600A/3	887	513	338	250	370	321	470	489	220	11	85	120	80	69	10	250	13	108	253
1600A/4		633	338	250	370	321	470	609	220	11	85	120	80	69	10	250	13	108	253

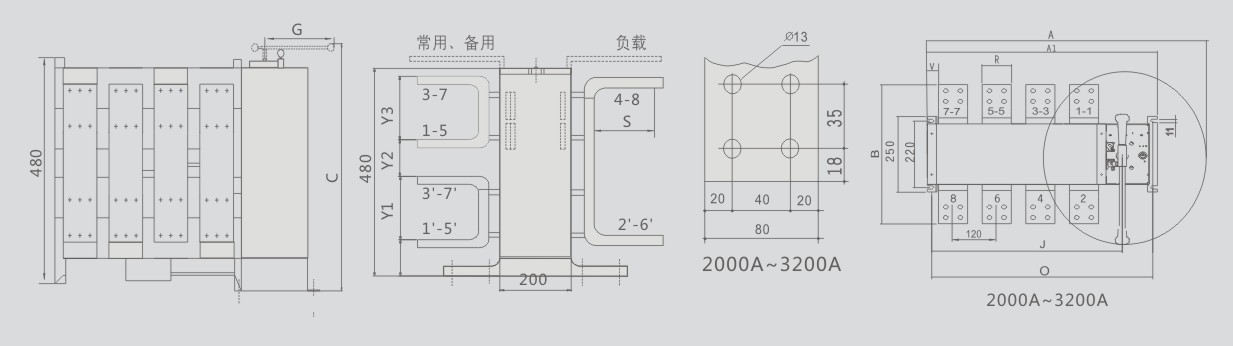

◇ 2000A~3200A兩進一出安裝圖

兩進兩出負載接線端子同常用、備用

◇ 2000A~3200A安裝尺寸

規格	A	A1	B	C	G	J	O	R	S	T	V	Y1	Y2	Y3
2000A/4P	1080	800	460	542	540	523	610	80	81	10	30	113	121	113
2500A/4P	1080	800	460	542	540	523	610	80	81	15	30	118	116	118
3200A/4P	1080	800	460	542	540	523	610	80	81	20	30	123	111	123
