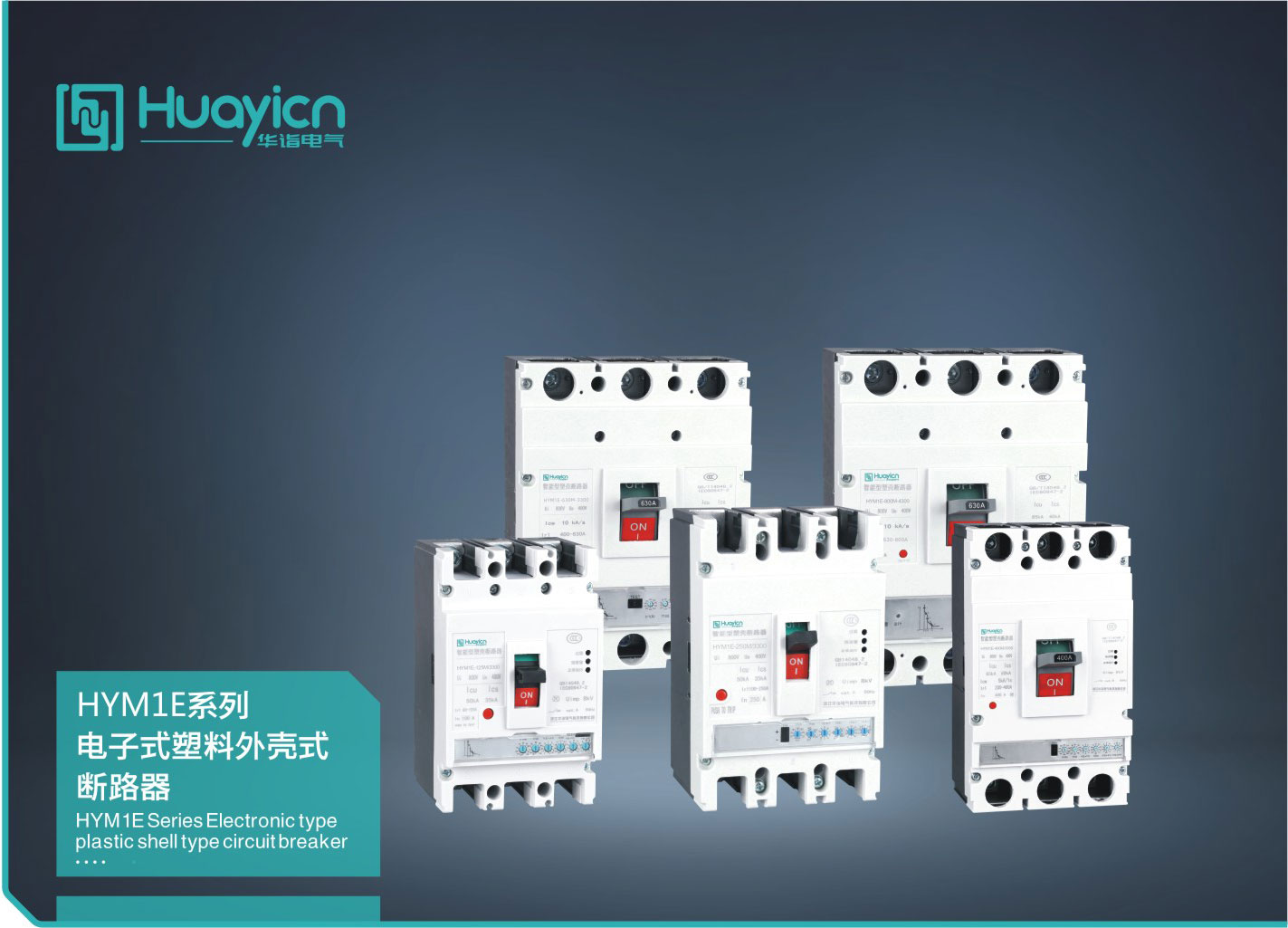

HYM1E系列電子式塑料外殼式斷路器

不適用范圍

HYM1E系列電子式塑料外殼式斷路器(以下簡稱斷路器)

，適用于交流50Hz(或60Hz),其額定絕緣電壓為800V,額定工作電壓400V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限

、短路短延時反時限

、短路短延時定時限短路瞬時和欠壓保護功能以及剩余電流保護(可選)

，缺相保護功能(可選)

，能保護線路和電源設備不受損壞，斷路器保護特性齊全

、精確

，能提高供電可靠性，避免不必要的停電

，其中“Z

、B”型控制帶有通訊接口，可進行“四遙”

，以滿足控制中心和自動化系統的要求

。

斷路器按照其額定極限短路分?jǐn)嗄芰Φ母叩停譃?/span>M型(較高分?jǐn)嘈?/span>)

、H型(高分?jǐn)嘈?/span>)二種

。該斷路器具有體積小、分?jǐn)嗄芰Ω?div id="4qifd00" class="flower right">

、飛弧短抗振動等特點

。

斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)

。

斷路器具有隔離功能

，其相應符號為：

斷路器不可倒進線

，即只允許1

、3、5接電源線

，2、4

、6接負載線

。

斷路器符合標準

◇ IEC60947-1及GB14048.1《低壓開關設備和控制設備總則》

◇ IEC60947-2及GB14048.2《低壓開關設備和控制設備彳腿斷路器》及附錄F《帶電子過電流保護斷路器的附加要求》

◇ IEC 60947-5.1及GB14048.5《低壓開關設備和控制設備控制電路電器和開關元件》

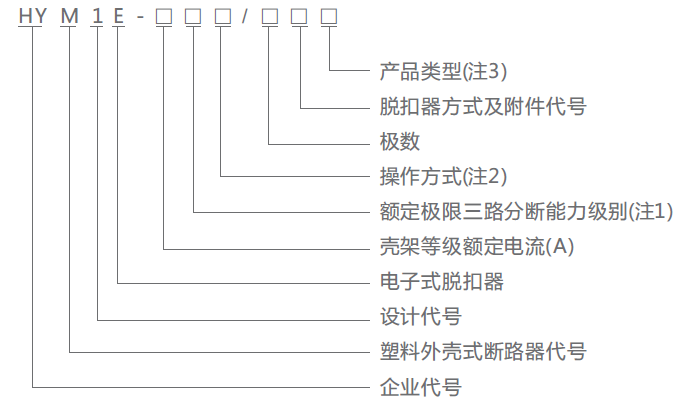

型號及含義

注：

◇ 按額定極限短路分?jǐn)嗄芰Φ母叩头譃?/span>M型(較高分?jǐn)嘈?/span>)、H型(高分?jǐn)嘈?/span>)

。

◇ 手柄直接操作無代號：電動操作用P表示

；轉動手柄用Z表示。

◇ 基本型代代號

，智能通訊型用Z表示

，編程通訊型用B表示，消防型用X表示

，液晶顯示L表示。

使用條件

◇ 海拔：≤2000m

◇ 環境溫度：-5℃~+40℃

◇ 能耐受潮濕空氣的影響

◇ 能耐受鹽霧

、油霧的影響

◇ 斷路器主電路的安裝類別為III

，其余輔助電路

、控制電路安裝類別為II

。

◇ 最高溫度+40℃時，空氣的相對濕度不超過50%

，在較低的濕度下可以允許有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施

◇ 最大傾斜度為22.5°

◇ 在無爆炸危險的介質中

，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方

◇ 在沒有雨雪侵襲的地方

產品功能配置

型號		HYM1E-125				HYM1E-250				HYM1E-400				HYM1E-630				HYM1E-800
殼架等級額定電流lnm(A)		120				250				400				630				800
額定電流(可調)ln(A)		16~32A可調 32~63A可調 63~125A可調				100~250A可調				200~400A可調				400~630A可調				630~800A可調
額定工作電壓Ue(V)		AC400V
額定絕緣電壓Ui(V)		AC800V
額定沖擊耐受電壓 Uipm		AC8000V
極數		3		4		3		4		3		4		3		4		3		4
額定極限短路分?jǐn)嗄芰?jí)別		M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H
額定極限短路分?jǐn)嗄芰cu(kA)		50	80	50	80	50	85	50	85		100	65	100	65	100	65	100	65	100	65	100
額定運行短路分?jǐn)嗄芰cs(kA)		35	50	35	50	35	50	35	50		65	42	62	42	65	42	65	42	65	42	65
額定短時耐受電流lcw(kA)1s										5				8				10
使用類別		A				A				B				B				B
操作性能(次)	通電	3000				3000				2000				1500				1500
	不通電	7000				7000				4000				3000				3000
	L	150				165				257				280				280
	W	92		122		107		142		150				210		280		210		280
	H	92				90				16.5				115.5				115.5
飛弧距離		≤50				≤50				≤100				≤100				≤100
