適用范圍

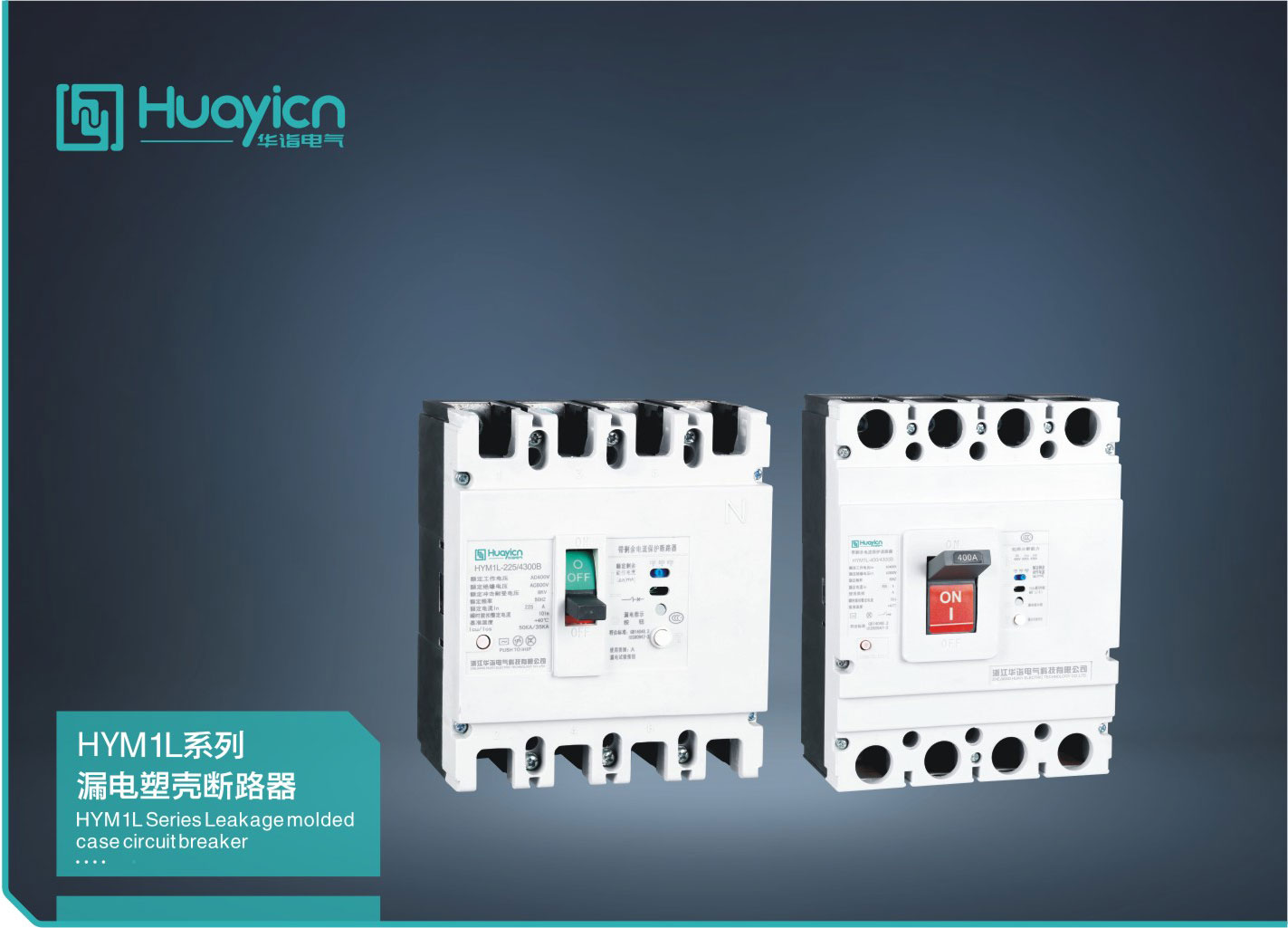

HYM1L系列帶剩余電流保護塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用先進的設計軟件、制造技術，研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V，額定工作電流值800A的電路中作不頻繁轉換及電動機不頻繁啟動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對過電流保護部能檢測出的長期存在的接地故障可能引起火災危險提供保護。5斷路器按照其額定限短路分斷能力的高低，分為M型(較高分斷型)、H型(高分斷型)二類。該斷路器具有體積小、分斷高、飛弧短，抗振動等特點。
本斷路可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。
本斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離 本斷路器產品執行下列標準。IEC60947-1及GB 14048.1-2006總則 IEC60947-2及GB 14048.2-2008低壓斷路器及附錄B帶剩余電流保護的斷路器 IEC60947-4-1及GB14048.4-2003低壓機電式接觸器和電動機起動器 型號及含義 產品分類 ◇ 按產品極數分為三極與四極 A型：N極不安裝過電流脫扣，且N極始終接通，不與其它三極一起合分； B型：N極不安裝過電流脫扣，且N極與其這它三一起合分；(N極先合后分) C型：N極安裝過電流脫扣，且N極與其它三極一起合分。(N極先合后分) D型：N極安裝過電流脫扣，且N極始終接通，不與其它三極一起合分。 ◇ 按用途分：A.配電用，B.電動機保護用。 ◇ 按剩余電流分斷時間分：A：非延時型，B：延時型 ◇ 按連接方式分為板前接、板后接、插入式解接線三種。 ◇ 接過電力脫扣器型式分為熱—電磁(復式)型、電磁(瞬時)型兩種。 ◇ 操作方式分：A、手柄直接操作，B、旋轉式手柄操作(開關柜用，用Z表示)C、電動機操作(用D表示) 正常使用條件 注：在周圍空氣溫度高于+40℃或低于-5℃的條件下使用的斷路器應與制造廠協商。 ◆ 安裝地點的海拔高度不超過2000m； ◆ 大氣的相對濕度在周圍最高溫度+40℃時不超過50%在較低的溫度下可以有較高的相對濕度(例如20℃時為90%)，并考慮到因溫度變化發生產品表面上的凝露。 主要參數及技術性能 型號 HYM1L-125 HYM1L-400 HYM1L-630、800 殼架等級最大的額定電流A 125 250 400 630 額定電流InA 16 20 25 32 40 50 63 80 100 125 400 500 630 700 800 極數 3 4 3 4 3 4 3 4 額定絕緣電壓Ui V AC800 額定工作電壓Ue V AC400 額定沖擊耐受電壓Uimp V 8000 8000 800 8000 飛弧距離mm 50 50 100 100 分斷能力 35 50 lcs AC400V 22 35 40 42 8.75 16.25 額定剩余動作電流l△n(mA) 30/100/500/100/300/500 30/100/500/100/300/500 100/300/500 300/500/1000 100/300/500 100/300/500 300/500/1000 額定剩余動作電流l△n(mA) 1/2l△n 1/2l△n 1/2l△n 操作性能次 通電 1500 1000 1000 1000 不通電 8500 7000 4000 4000 總次數 10000 5000 500 剩作電流保護動作時間 2l△n 2l△n 5l△n 10l△n 最大分斷時間(S) 非延時型 0.2 0.1 0.4 0.04 延時型 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9
HYM1L-250 225 250 315 350 400 100 125 160 180 200 225 250 lcm AC400V 65 65 額定剩余短路接通(分斷)能力l△mKA 12.5 15.75 非延時型 延時型 100/300/500 1/2l△n 8000
