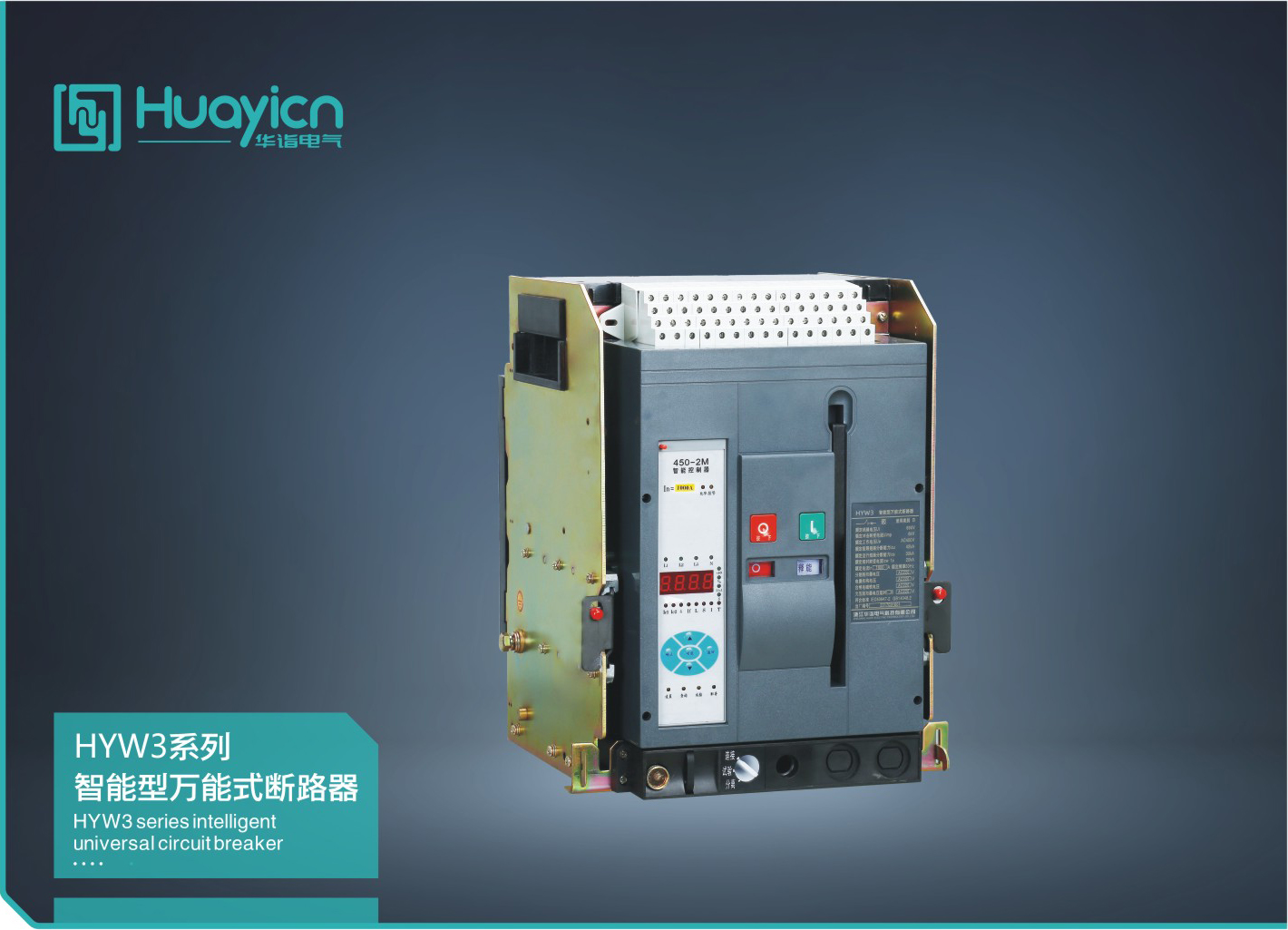

HYW3系列智能型萬能式斷路器

適用范圍

HYW3系列智能型萬能式斷路器適用于額定絕緣電壓690V

，交流50Hz，額定電流200A~1600A

，額定工作電壓400V的配電網絡中

，用來分配電能和保護線路及電源設備免受過載、欠電壓

、短路

、接地故障等危險.斷路器具有智能化保護功能,選擇性保護精確,能提高供電可靠性,避免不必要的停電。同時帶有開放式通訊接口

，可進行“四通”以滿足控制中心和自動化系統的要求

。在正常條件下也可作為線路的不頻繁轉換之用。

斷路器在海拔2000米時脈沖耐壓8000V（不同海拔按標準修正

，最高不超過12000V）

，該斷路器不帶智能控制器及傳感器時，可作隔離器用

，標示為

.
斷路器符合GB14048.2《低壓開關設備和控制設備低壓斷路器》和IEC60947-2《低壓開關設備和控制設備斷路器》等標準

。

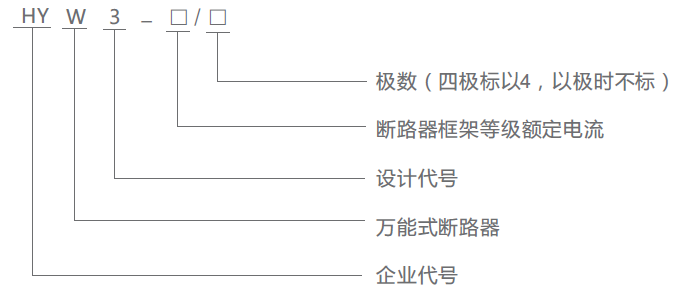

型號及含義

正常工作條件及安裝條件

◆ 周圍空氣溫度為-5℃~+40℃

，且24h的平均值不超過+35℃（特殊訂貨的除外）；

◆ 安裝地點的海拔不超過2000m

；

◆ 安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度

，最濕月的月平均最低濕度不超過-25℃

，該月的月平均最大相對濕度不超過90%，并考慮因濕度變化發生在產品表面上的凝露

；

◆ 污染等級為3級

，防護等級為IP30，使用類別為B類

；

◆ 斷路器主電路及電壓脫扣器線圈

、電源變壓器初級線圈的安裝類別為IV，其余輔助電路

、控制電路安裝類別為III

；

◆ 斷路器應按說明書安裝要求安裝，斷路器的垂直傾斜度不超過5°

。

分類

◆ 按安裝方式分：固定式

、抽屜式；

◆ 按操作方式分：電動操作

、手動操作（檢修/維護用);

◆ 按級數分:三級

、四級

◆ 脫扣器種類分：智能型過電流控制器、分勵脫扣器

、欠電壓瞬時（或延時）動作脫扣器

；

◆ 智能型過電流控制器功能分：H型（通訊型）、M型（普通型）兩種類型控制器

，其功能如表一所示

。

用途

配電或機電保護

備注

型號

H型

M型

功能

三段保護+接地保護

試驗功能

自診斷功能

參數設定功能

電流光柱指示

MCR接通分斷功能

故障查詢和故障記憶功能

四組信號接觸點輸出(可編程)▲

超越跳閘功能▲

熱記憶功能▲

觸頭磨損及機械壽命指示

事件記錄

編程接口

負載監控▲

五中特性曲線▲

故障時標功能▲

電網歷史參數記錄功能▲

漏電保護●

功能表●

通訊接口：

提供標準

RS485接口，

多協議數據傳

輸功能(內部

集成

ModBus- RTU協議)

全部為數字式單元：M/H 型采用液晶顯示

。

按鈕整定方式

。

注：以上"▲" 標志為增選功能，其余為基本配置功能

，以上"●" 標志見如下詳細說明：

◆ M

、H型如若增選漏電保護功能，則無接地保護功能

；

◆ 對于M型

，功能表為增選功能，但對于H型而言

，功能表為基本配置功能

。

殼架等級	額定絕緣電壓U(V）	額定工作電流In(A)	額定沖額定擊耐受Uimp	電壓Ue	額定極限短路分段能力		額定運行短路		額定短時耐受電流		功率損耗分段能力IcuIn(w)
			額定沖額定擊耐受Uimp	電壓Ue	Icu kA o-co		kA o-co-co		Icw kA(1s)
			(kV)	(V)	400V	690V	400V	690V	400V	690V	固定式	抽屜式
1600	690	200 400 630 800 1000 1250 1600	12	400 490	60	35	50	35	60	35	123.5	331.5
2500	1000	630 800 1000 1250 1600 2000 2500			80	55	80	55	80	55	90 140 170	205 210 310
4000		2500 2900 3200 3600 4000			100	70	100	70	100	70	430 440 450	780 790 800
6300		4000 5000 6300			120	80	120	80	120	80	1225 1250 1625	1287 1313 1706

◆ 飛弧距離為零：表中分斷能力進線相同

。
